Drzwi przesuwne HST można wykonywać w wielu schematach otwierania. Kilka z nich prezentuje rysunek poniżej.

Z informacji z rynku najczęściej wybierane przez Klientów schematy otwierania drzwi typu HST to schemat A (wariant prawy lub lewy) oraz schemat C. Czasami wybierany jest również schemat C wariant, w którym jedno z trzech skrzydeł (najczęściej środkowe) jest przesuwne. Inne schematy to na rynku rzadkość.

DRZWI HST - przegląd rynku

Do analizy wybraliśmy kilka produktów znanych producentów okien. W poniższej tabeli zamieszczamy podstawowe dane techniczne oferowanych produktów.

Z tabeli wynika iż w produkowanych drzwiach HST przewijają się trzy marki stosowanych okuć:

•  GU – występują one w dwóch wersjach GU-937 (waga skrzydła może wynosić do 150 kg lub do 300 kg z tandemowym wózkiem bieżnym, szerokość skrzydeł do 3300 mm, wysokość skrzydeł do 3250 mm) oraz wersji GU – 934  (waga skrzydła może wynosić do 300 kg lub do 400 kg z tandemowym wózkiem bieżnym, szerokość skrzydeł do 3300 mm, wysokość skrzydeł do 3250 mm ),

•  Hautau – oferuje okucie Atrium HS  (waga skrzydła może wynosić do 300 kg lub do 400 kg z tandemowym wózkiem bieżnym, szerokość skrzydeł do 3235 mm, wysokość skrzydeł do 3300 mm ),

•  Siegenia – ma w ofercie okucie Portal HS w  czterech wersjach 150 (max ciężar skrzydła 150 kg i szerokość do 2485 mm a wysokość do 2690 mm) , 200 (maksymalny ciężar 200 kg i szerokość do 2485 mm a wysokość do 2690 mm), 300 (maksymalny ciężar 300 kg i szerokość do 3335 mm a wysokość do 3325 mm) oraz 400 (maksymalny ciężar 400 szerokość do 3335 mm a wysokość do 3325 mm)

Wszystkie opisane systemy okuciowe jako maksymalną wagę jaką może mieć skrzydło podają granicę 400 kg.

Dla przypomnienia pakiet szybowy dwukomorowy złożony z szyb 6mm waży 45kg/m2 a pakiet złożony z szyb 4mm waży 30 kg/m2.

Każdy z producentów okuć oferuje również progi po których przemieszczają się skrzydła. W przypadku GU są to GU thermostep-204 przeznaczony do systemów o skrzydłach powyżej 78 mm głębokości oraz GU thermostep-164 przeznaczony do systemów PVC o grubości skrzydła do 70 mm. Firma Hautau posiada w swojej ofercie próg ThermoTop. Siegenia oferuje próg standardowy oraz nowy próg Eco Pass z dodatkową nakładką wyrównującą powierzchnię wewnątrz i zewnątrz budynku.

Znajomość wymiarów progu ma szczególne znaczenie w trakcie ustaleń związanych z wielkością konstrukcji, ponieważ wewnętrzną krawędź progu licuje się z podłogą. Wyznaczenie właściwego pkt „0” w stanie surowym budynku ma tutaj bardzo istotne znaczenie.

Oprócz mechanicznego przesuwania skrzydeł można również zastosować okucia napędzane silnikiem. Napędy takie otwierają, zamykają i ryglują skrzydła. Obsługa może być wykonywana przy użyciu pilota zdalnego sterowania.

Jak wynika z tabeli w przypadku HST wykonywanych w kolorze mamy do czynienia z ograniczeniami wykonywanych wielkości z uwagi na większą rozszerzalność termiczną w tym przypadku.

Analiza cen i parametrów HST schemat A i C

Założeniem naszej analizy były drzwi HST zaszklone pakietem trzyszybowym o jak najlepszym parametrze Ug, w pełnym kolorze oraz wykonane w schemacie A i C. Wymiary jakie analizowaliśmy to w przypadku schematu A – 3500x2300 i w schemacie C – 6000 x2300.

Schemat A – wymiar 3500 x 2300

 Wszystkie sugerowane ceny detaliczne pochodzą z okresu luty 2015

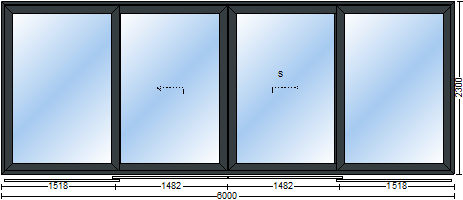

Schemat C – wymiar 6000 x 2300

 Wszystkie sugerowane ceny detaliczne pochodzą z okresu luty 2015

Z obu tabel wynika, iż najnowsze konstrukcje drzwi HST osiągają wyniki dotyczące przenikania ciepła poniżej 0,8 W/m2K. Oczywiście w parze z tymi idzie wyższa cena, ale akceptowalna przez Inwestorów.

DRZWI HST - parametry użytkowe

Poza parametrami termicznymi ważne są również inne parametry użytkowe, a wszczególności przepuszczalność powietrza, wodoszczelność oraz odporność na obciążenie wiatrem. Tabela powyżej prezentuje wybrane parametry dla poszczególnych produktów. Często wśród Klientów panuje opinia, że drzwi typu HST są nieszczelne, a tutaj nic bardziej mylnego wszystkie firmy zadeklarowały klasę 4 przepuszczalności powietrza dla swych wyrobów.

W przypadku wodoszczelności mamy już tutaj większy rozrzut począwszy od klasy 3A a kończąc na klasie E750.

 DRZWI HST - montaż

Aby cieszyć się z wygody użytkowania drzwi podnośno-przesuwnych HST warto zwrócić uwagę na ich montaż. Konstrukcja, której koszt to kilka lub kilkanaście tysięcy złotych powinna zostać powierzona sprawdzonej i wyszkolonej w tym zakresie ekipie. W przypadku tego typu drzwi warto zwrócić uwagę na kilka najważniejszych szczegółów:

• Kluczową kwestią jest sztywne i na całej długości posadowienie progu drzwi , można tutaj zastosować wylewkę na odpowiedniej wysokości lub zalecane poszerzenia systemowe. Poszerzenia dodatkowo usztywnią nam konstrukcję progu.

• Dół drzwi HST powinien być odpowiednio pod klinowany przy użyciu klocków nośnych, klocki te umieszcza się pod ramą okna lub poszerzeniami (jeżeli są one zastosowane), odstępy między klockami nośnymi nie powinny przekraczać 300mm. Klinowanie to z uwagi na głębokość konstrukcji HST powinno występować po wewnętrznej i zewnętrznej części ościeżnicy, aby zapobiec przekręceniu progu. Błędne pod klinowanie lub jego brak będzie skutkować nieszczelnościami między progiem a skrzydlem.

• Konstrukcja powinna być również odpowiednio wypoziomowana, jeżeli tego nie dopilnujemy wówczas będziemy mieli problemy z lekkim przesuwaniem skrzydeł jak również faktem, iż powstanie szczelina pomiędzy ramą a skrzydłem

Kluczową kwestią związaną z montażem tak dużych przeszkleń jakimi są drzwi HST jest również transport i rozładunek. Należy pamiętać, że mamy tutaj do czynienia z elementami, które niejednokrotnie ważą kilkaset kilo. Ekipy montażowe powinny być do tego odpowiednio przygotowane poprzez zastosowanie różnego rodzaju podnośników, dźwigów itp.
